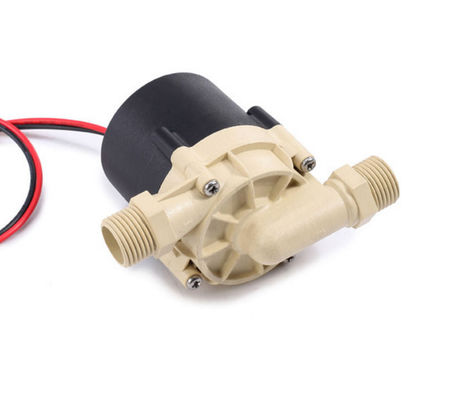

11 এম হেড পিডাব্লুএম নিয়ন্ত্রণ ছোট 12 ভোল্ট বিএলডিসির জল পাম্প

বৈদ্যুতিক ওয়াটার হিটারের জন্য DKB60TSA ব্রাশহীন ডিসি সেন্ট্রিফুগল ওয়াটার পাম্প

DKB60TSA সিরিজ শিল্প brushless ডিসি জল পাম্প

উত্সাহ / সঞ্চালন / পরিবর্তনশীল-ফ্রিকোয়েন্সি / কম শব্দ / কেন্দ্রীভূত পাম্প / PWM নিয়ন্ত্রণ

। অ্যাপ্লিকেশন

1: সৌর গরম জল সঞ্চালন
2: জল পরিশোধন সরঞ্জাম
3: পানীয় জলের মেশিন
4: স্বয়ংক্রিয় জল সরবরাহকারী
5: জল শীতল সরঞ্জাম
6: ইঞ্জিন শীতল
7: উত্তাপ সরঞ্জাম শীতল
8: শীতল টাওয়ার
9: সেচ ল্যান্ডস্কেপ

। বৈশিষ্ট্য
◆ সেন্ট্রিফুগাল পাম্প
◆ চৌম্বকীয় শক্তি সংক্রমণ (ঝাল পাম্প কাঠামো)
◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
Wide বিস্তৃত পরিসীমা অপারেটিং তাপমাত্রা সহ
◆ পিডাব্লুএম সংকেত গতি নিয়ন্ত্রণ
Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে
Verse বিপরীত মেরুতা সুরক্ষা (alচ্ছিক)
Ry শুকনো চলমান সুরক্ষা (alচ্ছিক)
Vol ভোল্টেজ ওভার, বর্তমান সুরক্ষারও বেশি
◆ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে অংশ)
পাম্প হেড আবাসন: পিকে + জিএফ
প্রবর্তক: ​​পিপিই + জিএফ
ঝাল গহ্বর: পিকে + জিএফ
খাদ হাতা: কার্বন রজন মিশ্রিত উপকরণ / সিরামিক হাতা
খাদ: সিরামিক অক্ষ / স্টেইনলেস স্টিল শ্যাফ্ট
সিল রিং: ইপিডিএম

■ ড্রাইভিং ডিভাইস (মোটর সহ)
বৈদ্যুতিন চৌম্বক ড্রাইভিং: প্লাস্টিক চৌম্বকীয় ছাঁচনির্মাণ
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল
ড্রাইভিং মোটর: ব্রাশহীন মোটর
মোটর তারের ফ্রেম: পিপিএ + জিএফ (কালো)
পাম্প আবাসন: পিপিএস + জিএফ (ইউভি প্রতিরোধের)
বন্ধনী: SUS 304 স্টেইনলেস স্টীল
ব্র্যাকেট হুপ: মার্কিন যুক্তরাষ্ট্রের 304 স্টেইনলেস স্টিল + স্যাঁতসেঁতে রাবারের রিং
আইপি 65 রেটিংয়ের ভিত্তিতে জলরোধী (en60529)
তারের: 3 লিড / জলরোধী সংযোগকারী optionচ্ছিক
অগ্রভাগ ব্যাস: 20.5 মিমি (অভ্যন্তরীণ ব্যাস: 14.5 মিমি)

■ মডেল বিশেষ উল্লেখ

DKB60TSA-24G 24 ভি

Ing মাউন্টিং নির্দেশ
DKB60TSA সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যা পূর্বে ভরাট প্রয়োজন,
সিস্টেমটি সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্পটি নিশ্চিত করা যায় যে প্রেরণকারীটি সর্বদা তরলে নিমজ্জিত থাকে, বা পাওয়ার আগে পাম্পটি পূর্বে ভরে যায়।

1: পাম্প শুকনো চলমান হওয়া উচিত নয়, যদিও এটি 30 সেকেন্ডের জন্য শুকনো চলতে পারে (30 সেকেন্ড শুকনো চলার পরে এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো দৌড়ঝাঁপ শব্দ করে তোলে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়িয়ে তোলে।

2: প্রস্তাবিত ব্যাসের থ্রেডেড পাইপটি পাম্প ইনলেটকে সংযুক্ত করে ব্যবহার করুন, আপনি যদি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, বাইরের বায়ুটি পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কার্যকারিতা তৈরি করবে অবক্ষয় এবং এয়ার বুদবুদগুলি পাম্পের ক্ষতি করে।

3: পাম্প খাঁড়ি দিক থেকে দেখা হিসাবে, প্ররোচক ঘড়ির কাঁটার দিকে ঘুরিয়ে (আউটলেট পোর্টে তীর দেখুন)।

4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময় আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।

5: শুকনো চলমান এড়াতে (বায়ু ইমপ্লেরে আটকে যায়), জল পাম্পের আউটলেট বন্দরটি উল্লম্ব বা ইমপ্লেরের উপরের অংশে হওয়া উচিত।(চিত্র 1 দেখুন)

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেমিতে কোনও কনুই নয়) সহজেই বায়ু নির্গমন করতে, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।

7: তরল মাধ্যম হিসাবে বড় শস্য অপরিষ্কার তরল সমুদ্রের জলের বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না।

চিত্র 1 চিত্র 2 চিত্র 3

Rature তাপমাত্রার পরামিতি
মাঝারি তরল তাপমাত্রা: -25 ℃ থেকে + 105 ℃ (-13 ° F থেকে + 221 ° F)
পরিবেষ্টিত পরিবেষ্টনের তাপমাত্রা: -10 ℃ থেকে + 100 ℃ (14 ° F থেকে + 212 ° F)
সঞ্চয়ের তাপমাত্রা: -40 ℃ থেকে + 70 ℃ (-40 ° F থেকে + 158 ° F)
(100 to অবধি, তবে এটি পরিষেবা জীবনকে ছোট করবে)

■ সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100 ℃ (212 ° ফা))।
রেটিং ভোল্টেজ এবং 36 ℃ (86 ° ফাঃ) পরিবেষ্টনের তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।

■ ভোল্টেজ পরিসীমা
24V জল পাম্প রেটেড, কার্যক্ষম পরিসীমা 18V - 30V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহৃত হতে পারে তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণের পরিবেষ্টনের সাথে প্রকাশ করা যাবে না।

মাঝারি তরল: খাঁটি জল, তরল মিশ্রণ (60০% গ্লাইকোলের নীচে জল)

। বৈদ্যুতিক পরামিতি
নির্দিষ্টকরণ:
নং বিভাগের বিশদকরণ
1 রেটেড ভোল্টেজ 24 ভি
2 কার্যক্ষম ভোল্টেজ 18V-30V
3 রেটেড পাওয়ার 5-55W
3 প্রবাহের পরিসীমা 0-22L / মিনিটস
4 লিফটের পরিসর 0-11M
5 শব্দ ≤45dB
6 পরিষেবা জীবন 20000 এইচ
7 অপারেটিং মোড অবিচ্ছিন্ন কাজ
8 ব্যাস ইনলেট 20.5 মিমি (ভিতরে ব্যাস: 14.5 মিমি)
9 বারের আউটলেট 20.5 মিমি (ব্যাসের ভিতরে: 14.5 মিমি)

তারের বর্ণনা ■
তারের স্ট্যান্ডার্ড দৈর্ঘ্য: 40 সিএম (ওয়্যারটি টেনে আনবেন না)

কালো: ডিসি-

লাল: ডিসি +

পিডাব্লুএমএম এর বর্ণনা

গতি নিয়ন্ত্রণের জন্য তিনটি উপায়

1: 0-5V এনালগ ভোল্টেজ
2: পিডব্লিউএম শুল্ক চক্র অনুপাত 0% -100% (নীচে চার্ট)
3: ইনপুট পিডব্লিউএম ফ্রিকোয়েন্সি (1K-10K Hz)

সমস্ত ডেটা গ্রাহকের জন্য অনুকূলিতকরণযোগ্য

■ কাস্টমাইজেশন পরিষেবা:
1: পাম্প অংশগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে অনুকূলিতকরণযোগ্য
2: পাম্পগুলির কার্যকারিতা পরামিতিগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে অনুকূলিতকরণযোগ্য
3: পাম্প Oচ্ছিক আনুষাঙ্গিক গ্রাহকের প্রয়োজনীয়তা অনুযায়ী অনুকূলিতকরণ
4: গ্রাহকের প্রয়োজনীয়তা অনুসারে বিশেষ সার্কিট প্রোগ্রাম কাস্টমাইজযোগ্য
5: বাইরের আবাসন গ্রাহকের প্রয়োজনীয়তা অনুসারে অনুকূলিতকরণযোগ্য হতে পারে

■ জল পাম্প কাঠামো

■ জল পাম্প সামগ্রিক মাত্রা
