Jy01 Bldc নিয়ামক

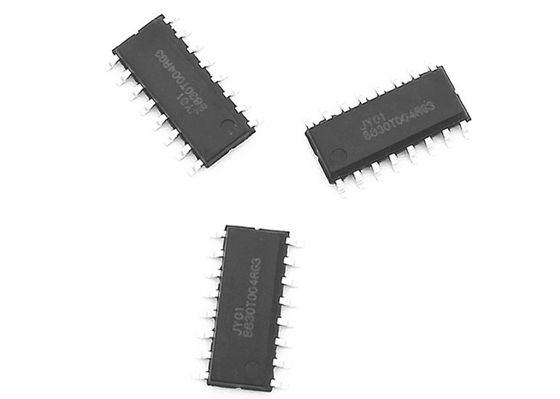

3 ফেজ ব্রাশহীন ডিসি মোটর চালক আইসি জাইওয়াই 01

JY01 বৈশিষ্ট্য

জেওয়াই 011 ব্রাশলেস ডিসি মোটর ড্রাইভারের জন্য বিশেষ ডিজাইন করা কন্ট্রোল আইসি, হল সেন্সর বিএলডিসি মোটর বা সেন্সরবিহীন বিএলডিসি মোটর প্রয়োগ করা, এটি প্রয়োগ করা সহজ, পেরিফেরাল সার্কিট সহজ, কম ব্যয়, এসপিডব্লিউএম ড্রাইভ মোডউইথ কম শব্দ, উচ্চ দক্ষতা, স্থিতিশীল মানের এবং পেশাদার প্রযুক্তিগত সমর্থন, JY01 দ্রুত অনেক ইলেকট্রনিক ইঞ্জিনিয়ার দ্বারা অনুমোদিত হয়েছে।

JY01 বিভিন্ন ক্ষেত্রে যেমন ব্যাপকভাবে ব্যবহৃত হয়েছে:
ব্রাশহীন ডিসি ফ্যান, ব্রাশহীন ডিসি পাম্প, লন মাওয়ার, স্কুটার, ভারসাম্যযুক্ত গাড়ি, রোবট, বৈজ্ঞানিক যন্ত্রপাতি এবং সরঞ্জাম, অটো জ্বালানী পাম্প, বৈদ্যুতিক উইন্ডোজ, বৈদ্যুতিন আসন সমন্বয়, এয়ার কন্ডিশনার ফ্যান, বৈদ্যুতিক রিয়ারভিউ মিরর অ্যাডজাস্টমেন্ট যেমন হোম অ্যাপ্লায়েন্সেস ভ্যাকুয়াম ক্লিনার, এয়ার কন্ডিশনার, নদীর গভীরতানির্ণয় সরঞ্জাম, উচ্চ-প্রান্তের বাচ্চাদের খেলনা, মডেল বিমান, মডেল গাড়ি, মডেল ইত্যাদি;এটি হ্যান্ডহেল্ড সরঞ্জামগুলিতে যেমন গ্রাইন্ডিং মেশিন, হ্যান্ড ড্রিল, খোদাইয়ের মেশিন, বৈদ্যুতিক স্ক্রু ড্রাইভারগুলি ইত্যাদিতেও ব্যাপকভাবে ব্যবহৃত হয়েছে


2: বৈশিষ্ট্য

ওয়ার্কিং ভোল্টেজ: 4.5 ভি -5.5 ভি।

কাজের তাপমাত্রা: -40-85 ℃
ড্রাইভ মোড: SPWM
দৌল ড্রাইভ মোড: হল সেন্সর বা সংবেদনহীন সহ
অভিযোজিত মোটর: কোনও হল মোটর / হল মোটর নেই।
স্টিয়ারিং নিয়ন্ত্রণ: ইতিবাচক / নেতিবাচক
নরম বিপরীত: হ্যাঁ
গতি সংকেত: হ্যাঁ
ওভারলোড সুরক্ষা: হ্যাঁ
বর্তমান বন্ধ লুপ: হ্যাঁ
অবিচ্ছিন্ন বর্তমান ড্রাইভ: হ্যাঁ
ব্লকিং সুরক্ষা: হ্যাঁ
নরম শুরু: হ্যাঁ
বিশেষ প্রযুক্তি: জেওয়াইকেজে পূর্ণ শর্তের সুরক্ষা সূচনা কার্য
গতি সামঞ্জস্য: রৈখিক
সফট শুরুর সময়কাল: 1 এস, 3 এস, 10 এস .চ্ছিক

SOP16 প্যাকেজিং

হল বা সেন্সরবিহীন ব্রাশহীন ডিসি মোটরের জন্য জাইওয়াই 011 1 নিয়ন্ত্রণ আইসি 2 তে সংহত করা হয়েছে যা এটি খুব সহজ করে তোলে
প্রয়োগে প্রয়োগ করুন, দয়া করে সার্কিট ডিজাইন এবং প্রয়োগের আগে মনোযোগ দিন।

1: হল সেন্সর মোটর ড্রাইভারের জন্য জেওয়াই 01, পিন 1 টি ভিসিতে সংযুক্ত করুন বা পাওয়ার চলাকালীন 5 ভি সংযোগ করুন, জাইওয়াই 01 হলের পথ হিসাবে চালিত হবে।
2: সেন্সরলেস মোটর ড্রাইভারের জন্য জাইওয়াই 01, পিন 1 তে 0.1V -4V অফার করুন, জাইওয়াই 01 সেন্সরলেস উপায় হিসাবে চালিত করবে।
পিন 1 হ'ল মাল্টি-ফাংশন পিন, তিনটি অপারেশনাল স্টেট রয়েছে:
1: JY01 অ্যাপ্লিকেশন সেটিংসে যখন পাওয়ার চালু থাকে।
2: এই পিনটি হল উপায়ে একটি নিয়ন্ত্রণ পিন, উচ্চ-স্তরের ভোল্টেজটি স্বাভাবিক ড্রাইভ, নিম্ন-স্তরের ভোল্টেজ
নিষিদ্ধ-ড্রাইভ (কোনও আউটপুট নেই)
3: এই পিনটি সেন্সরলেস উপায়, ভোল্টেজের পরিসীমা: 0.1V-2V এর অধীনে স্টার্ট টর্ক অ্যাডজাস্টমেন্ট পিন।
নকশা করার আগে দয়া করে JY01 এর আবেদনের স্থিতিটি নিশ্চিত করুন।

আরও বিশদগুলির জন্য JY01 আইসি ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন
JY01_V3.5_2018- ইংরাজী.পিডিএফ
